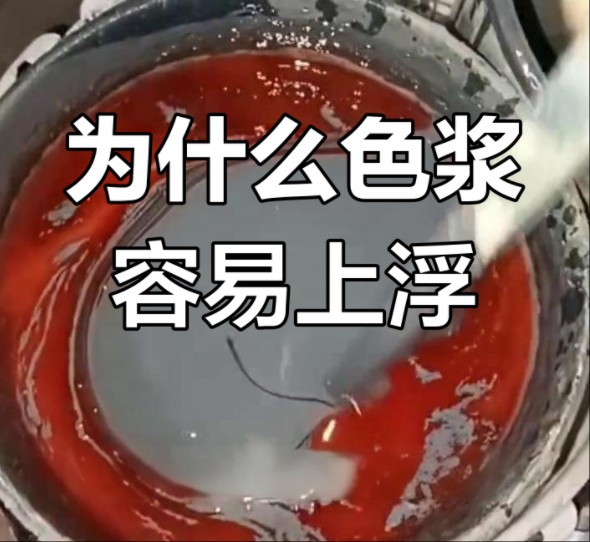

水性涂料體系分散顏料中經(jīng)常會(huì)遇到浮色的問題，因?yàn)椴煌伭系拿芏?、粒徑，或者由于體系的觸變性等因素導(dǎo)致的浮色?？偠灾∩怯捎陬伭系倪\(yùn)動(dòng)導(dǎo)致的，所以解決浮色的主要思路就是防止顏料的運(yùn)動(dòng)。首先浮色是出現(xiàn)的混色體系，其次不同的顏料之前存在密度、粒徑、分散劑種類的差異性， 另外在涂料配方體系中也有其他因素會(huì)對(duì)浮色產(chǎn)生影響。所以解決浮色可以從以下角度出發(fā)：

1、針對(duì)底漆的浮色，一般可能以灰色為主，浮黑是常見的現(xiàn)象，我們可以選擇兩種不同的分散劑，一種針對(duì)鈦白的，受控絮凝的，能提供一定的觸變性，防止白色下沉，另一種是針對(duì)炭黑分散的，將炭黑牢牢抓住?；蛘咄环N分散劑，能夠達(dá)到同樣效果也可以。因?yàn)樵诘灼峥偛恍枰獙㈩伭贤耆庑跄?。例?a href="http://m.833044.com/product_view_591_182.html">HH2346W分散劑非常適用于研磨鈦白漿料，形成受控絮凝型漿料狀態(tài)，帶來很好的防浮色效果，抗流掛效果，以及漿料的防沉性。

2、針對(duì)面漆體系的浮色，因?yàn)槊嫫嶙非蟾叩耐庥^效果，所以選擇受控絮凝的分散劑會(huì)導(dǎo)致外觀受到影響。根本的原則還是需要將混合體系的不同顏料，例如鈦白+藍(lán) 、鈦白+炭黑，這兩種顏料都充分的分散，分散劑的加量要足夠，讓顏料粒子批次穩(wěn)定，降低聚集到一起的速率。一般來說由于有機(jī)顏料或炭黑粒子較小，較輕，所以浮色的大部分情況下是它們， 嚴(yán)格來說，如果有機(jī)顏料和炭黑被分散的很好，浮色的出現(xiàn)恰恰是因?yàn)殁伆讻]有被充分分散，需要針對(duì)鈦白選擇合適的分散劑以及合理的添加量。有一種說法認(rèn)為，如果配方浮藍(lán)，那么可以找到一款分散劑讓鈦白浮白，這樣就可以中和，讓顏色配方更穩(wěn)定。整體來說，對(duì)于面漆浮色，選擇合適的分散劑是一項(xiàng)很繁瑣的工作，需要做很多的篩選工作，不能一概而論什么樣的分散劑適合或不適合。有的時(shí)候還要考慮分散劑的選擇和樹脂體系、溶劑體系的匹配性，例如親水親油平衡。所以只能具體問題具體分析。

3、通過配方體系去調(diào)整。對(duì)于底漆來說，相對(duì)就簡(jiǎn)單，我們可以選擇合適的分散劑以及觸變助劑去提升體系的觸變性，從而降低浮色的發(fā)生。例如 HH2376W 就能很好地調(diào)整丙烯酸乳液、醇酸、氨基烤漆、環(huán)氧體系等體系的浮色問題。

對(duì)于面漆來說，過高的觸變性會(huì)導(dǎo)致施工和外觀流動(dòng)流平問題，所以一般不建議讓配方獲得過高的觸變性， 一般可以適當(dāng)提高觸變性。   對(duì)于面漆，我們可以選擇一些氫鍵作用的觸變助劑，來實(shí)現(xiàn)改善浮色。 例如HH2382W能明顯改善羥丙體系的灰色面漆浮色問題。同時(shí)又不至于影響配方的施工、霧化和外觀表現(xiàn)。分散劑可以降低顏料顆粒之間的吸引力，改善分散性。對(duì)于無機(jī)顏料，多使用陰離子型分散劑；對(duì)于有機(jī)顏料，可能需要帶有錨固基團(tuán)的高分子分散劑。分散劑的添加量通常占顏料質(zhì)量的10-30%左右‌。

綜合來說，浮色是一個(gè)系統(tǒng)問題，不僅僅是分散劑，也和配方體系的觸變性、相容性、親水親油平衡值、顏料的種類和粒子密度等等因素都有關(guān)系。本質(zhì)上來說，預(yù)防浮色就是預(yù)防顏料粒子的運(yùn)動(dòng)，我們可以通過配方的系統(tǒng)搭建來解決。

上一篇：分散劑對(duì)色漿分散的解決方案

下一篇：水菱鎂粉體漿料

返回
